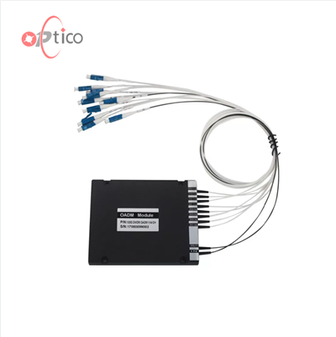

8 CH DWDM modulis
8CH DWDM modulis 1. Attiecības starp sakaru pārraides tīklu un biznesu ir kļuvušas arvien sarežģītākas krasi pieaugoša biznesa apjoma apstākļos. Sākotnējais TDM (optiskās šķiedras viena viļņa pārraide un laika dalīšanas multipleksēšana) nevar...
1. Attiecības starp sakaru pārraides tīklu un biznesu strauji pieaugoša biznesa apjoma apstākļos ir kļuvušas arvien sarežģītākas. Sākotnējais TDM (optiskās šķiedras viena viļņa pārraide un laika dalīšanas multipleksēšana) nevar pielāgoties jauno tehnoloģiju vajadzībām. Maksimālais viena viļņa garuma optiskās šķiedras pārraides ātrums komerciāliem lietojumiem ir 40 Gbits/s, un tas ir dārgi. TDM tehnoloģiju ir grūti pielāgot sarežģītiem tīkliem un biznesa attiecībām. Optiskās šķiedras daudzviļņu pārraides tehnoloģija, kas izmanto tīras optiskas ierīces garo viļņu plānošanai, pārkāpj elektronisko ierīču apstrādes ātruma ierobežojumu. Pamatojoties uz SDH tehnoloģiju, optiskās šķiedras pārraides jaudu var ievērojami uzlabot. Pašreizējais blīvo optisko viļņu multipleksēšanas (DWDM) tehnoloģijas (DWDM) tehnoloģijas (pazīstamas arī kā OTN tehnoloģija) komerciālā pielietojuma ātrums ir sasniedzis 3,2 Tbits/s, kas nozīmē, ka sakaru tīklu var modernizēt un nevainojami attīstīties.
2.Optico DWDM LGX moduļi ir pieejami dažādos viļņu garumos un saišu struktūrās, un atbilstoši klientu vajadzībām var pievienot arī paplašināšanas portus.
| Lieta | Vienība | Parametri | |||
| Kanālu atstatums | GHz | 100 | 200 | ||
| Viļņu garuma diapazons | nm | C vai L joslas ITU kanāli no 186,6 līdz 196,1 THz | |||
| Kanālu centri | nm | ITU | |||
| Kanāli | ch | 4 | 8 | 4 | 8 |
| Passband | nm | ±0.125 | |||
| Ripple | dB | Mazāks vai vienāds ar 0.5 | |||
| Kanāla ievietošanas zudums | dB | 2.0 | 3.0 | 2.0 | 3.0 |
| Izvēles ātrās ievietošanas zudums | dB | 1.8 | 2.8 | 1.8 | 2.8 |
| Izolācija (blakus esošais kanāls) | dB | Lielāks vai vienāds ar 30 | |||
| Izolācija (neblakus esošais kanāls) | dB | Lielāks vai vienāds ar 50 | |||
| No polarizācijas atkarīgiem zaudējumiem | dB | Mazāks vai vienāds ar 0.2 | |||
| Polarizācijas režīma dispersija | ps | Mazāks vai vienāds ar 0.2 | |||
| Virzība | dB | Lielāks vai vienāds ar 50 | |||
| Atgriešanās zaudējums | dB | Lielāks vai vienāds ar 45 | |||
| Optiskā jaudas apstrāde | mW | Mazāks vai vienāds ar 500 | |||
| Darbības temperatūra | grāds | -40~+85 | |||
| Uzglabāšanas temperatūra | grāds | -40~+85 | |||
| Šķiedras veids | NA | SMF{0}}e+ | |||
| Iepakojuma izmēri (L*P*A) | mm | 100*80*10 (ABS) vai citi | |||
| Kanālu atstatums | Kanāls Nr. | Tips | Pirmais kanāls | Šķiedras veids | Šķiedras garums | Savienotāja veids |
| 100 GHz | 4 | Mux | CH21 | Kailā šķiedra | 1m | bez |
| 200 GHz | 8 | Demux | ... | 900 um | 2m | LC/APC |
| 16 | CH34 | 2.{1}}mm | Pielāgots | LC/UPC | ||
| N | ... | 3.{1}}mm | SC/APC | |||
| Pielāgots | CH60 | SC/UPC | ||||
| Pielāgots |
1. Augsta izolācija
2. Kompakts dizains
3. Zems ievietošanas zudums, zems PDL
4. Laba kanālu un kanālu vienveidība
5. Augsta uzticamība un stabilitāte
6. Saderība ar ROHS, TelcordiaGR-1209 un GR-1221
Zems ievietošanas zudums
Augsta izolācija
Nobriedušu ražošanas apmācība
1. Var realizēt 1G/10G/25G/40G/100G/200G Ethernet, SAN, OTN, SDH/SONET un vietējos video pakalpojumus
elastīga kombinācija, pārredzama multipleksēšanai un jebkura ātruma un jebkura biznesa modernizācijai.
2. Paplašināšanas porti un 1310 nm porti var nemanāmi pievienot papildu kanālus, lai palielinātu jaudu.
3.Mux Demux nemanāmi savienojas ar atkārtotājiem, muxponderiem, pastiprinātājiem un trešo pušu WDM produktiem, lai izveidotu zemu izmaksu, augstas efektivitātes augstas kapacitātes CWDM pielāgotu risinājumu.
ISO
ROHS
CE
