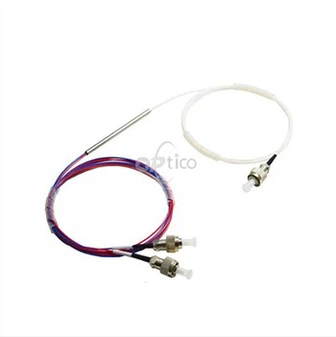

1x2 vienmoda FBT savienotājs

Viena režīma FBT savienotājam ir jāizkausē divas vai vairākas šķiedras augstā temperatūrā un jāizstiepj uz abām pusēm. Kontrolējot šķiedru vērpšanas leņķi un stiepšanās garumu, var iegūt dažādas šķelšanās attiecības.

Nosūtīt pieprasījumu

Lejupielādēt

1x2 viena režīma FBT savienotājs

Viena režīma FBT savienotājam ir jāizkausē divas vai vairākas šķiedras augstā temperatūrā un jāizstiepj uz abām pusēm. Kontrolējot šķiedru vērpšanas leņķi un stiepes garumu, var iegūt dažādas šķelšanās attiecības. Tas ir viens no svarīgākajiem pasīvajiem komponentiem optiskajā tīklā un galvenokārt piemērots pasīvo optisko signālu sadalei un uzraudzībai optiskā tīkla (PON) sistēmā. OPTICO vienmoda FBT savienotājs ir pieejams 1x2/2x2 un dažādās sadalīšanas proporcijās, lai apmierinātu klientu vajadzības un dažādas vajadzības.

Konfigurācija		Vienība	1x2 vai 2x2
Iepakojuma veids		-	ZVK	WBC	DWC	TWC
Darbības joslas platums		Nm	±20	±40	±40	1310&1550±40;1490±10
Darbības viļņa garums		Nm	1310/1550	1310/1550	1310&1550	1310&1490&1550
Ievietošanas zudums	1/99	%	18,60~21,6/ mazāks vai vienāds ar 0,25	18.60-21.6/ Mazāks vai vienāds ar 0.25	18.60-21.6/ Mazāks vai vienāds ar 0.25	17.8-22.4 Mazāks vai vienāds ar 0.35
	2/98		15,75–18,45/ mazāks vai vienāds ar 0.3	15,75–18,45/ mazāks vai vienāds ar 0.3	15,75–18,45/ mazāks vai vienāds ar 0.3	15.00~19,20/ Mazāks vai vienāds ar 0,4
	3/97		14,1–16,5/ Mazāks vai vienāds ar 0.35	14,1–16,5/ Mazāks vai vienāds ar 0.35	14,1–16,5/ Mazāks vai vienāds ar 0.35	13,6–17.{4}}5/ Mazāks vai vienāds ar 0,45
	5/95		12.05~14,15/ Mazāks vai vienāds ar 0,4	12.05~14,15/ Mazāks vai vienāds ar 0,4	12.05~14,15/ Mazāks vai vienāds ar 0,4	11,55–14,65/ Mazāks vai vienāds ar 0.5
	10/90		11,55–14,65/ Mazāks vai vienāds ar 0.5	9,20~11,2/ Mazāks vai vienāds ar 0,75	9,20~11,2/ Mazāks vai vienāds ar 0,75	8,8–11,4/ Mazāks vai vienāds ar 0.8
	20/80		Mazāks vai vienāds ar 9,5/1.0	Mazāks vai vienāds ar 9,5/1.0	Mazāks vai vienāds ar 9,5/1.0	Mazāks vai vienāds ar 10.0/1.2
	25/75		Mazāks vai vienāds ar 7,9/1,3	Mazāks vai vienāds ar 7,9/1,3	Mazāks vai vienāds ar 7,9/1,3	Mazāks vai vienāds ar 8,4/1,4
	30/70		Mazāks vai vienāds ar 6.{1}}/1.9	Mazāks vai vienāds ar 6.{1}}/1.9	Mazāks vai vienāds ar 6.{1}}/1.9	Mazāks vai vienāds ar 7,3/1,9
	33/67		Mazāks vai vienāds ar 5,7/2,2	Mazāks vai vienāds ar 5,7/2,2	Mazāks vai vienāds ar 5,7/2,2	Mazāks vai vienāds ar 5,7/2,2
	40/60		Mazāks vai vienāds ar 4,7/2,7	Mazāks vai vienāds ar 4,7/2,7	Mazāks vai vienāds ar 4,7/2,7	Mazāks vai vienāds ar 4,9/2,9
	50/50		Mazāks vai vienāds ar 3,6	Mazāks vai vienāds ar 3,6	Mazāks vai vienāds ar 3,6	Mazāks vai vienāds ar 3,8
PDL		Db	Mazāks vai vienāds ar 0.15
Atgriešanās zaudējums		Db	Lielāks vai vienāds ar 50
Virzība		Db	Lielāks vai vienāds ar 55
Šķiedras veids		-	SMF-28
Temperatūra		grāds	-40+85
Iepakojums		Mm	3x45/3x54/3x60/90x20x10
Savienotājs		-	Kā pielāgots

Priekšrocības

Liels atgriešanās zudums un zems ievietošanas zudums, stabila signāla pārraide
Augsta uzticamība un stabilitāte
Pietiekams joslas platums
Izvēles sadalīšanas attiecība
Precīzi dati ar nelielām pielaidēm
Mazs izmērs ērtai uzstādīšanai
Nobriedis ražošanas process Var būt īpaši PDL
Visi savienotāji varētu būt B klases
Drīzumā varētu tikt nodrošināts pielāgots dizains un risinājums
Ir pieejami CE/ISO/CPR/ROHS/FCC

Kā mēs varētu būt jums blakus

100% 3D pārbaudīts ar Daisi vai Sumix ierīcēm
100% augstas un zemas temperatūras cikla tests
Ja nepieciešams, var pieņemt 168 stundas ilgu viršanas eksperimentu augstā temperatūrā
Savienotāji var būt B klases
2000000CH/mēnesī ražošanas jauda (tāpēc ļoti īss izpildes laiks)
Var iesniegt starptautisko laboratorijas testu ziņojumu
